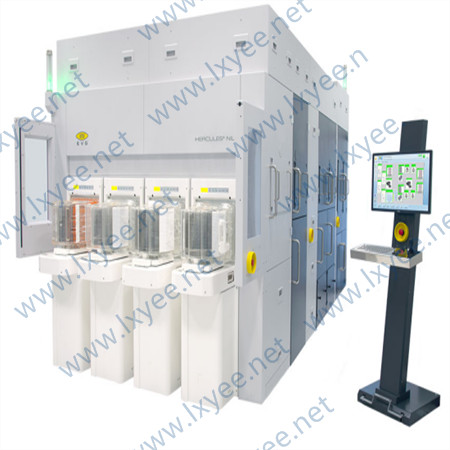

SmartNIL紫外納米壓印：HERCULES NIL

一、設備原理：

EVG的HERCULES NIL 300 mm是一個完全集成的納米壓印系統，是EVG的NIL產品組合的最新成員。 HERCULES NIL基于模塊化平臺，在單個平臺上將清洗模塊，抗蝕劑涂層模塊和烘烤預處理模塊與EVG的專有SmartNIL大面積納米壓?。∟IL）模塊結合在一起，用于直徑最大為300 mm的晶片。

這是第一個基于EVG的全模塊化設備平臺和可交換模塊的NIL系統，可為客戶提供最大的自由度來配置他們的系統，以最好地滿足其生產需求，包括200 mm和300 mm晶圓的互換功能。通過為大批量生產提供完整的NIL解決方案，HERCULES NIL增強了EVG在大面積NIL設備解決方案中的領導地位。

二、應用范圍

HERCULES NIL納米壓印技術主要應用于如下方面：

1. 增強/虛擬現實（AR / VR）光學器件，
2. 3D傳感器，
3. 納米光子學
4. 等離子體光學
5. 納米壓印光柵；

三、主要特點及技術參數

1、主要特點：

. 最大產量高達40wafers每小時；

.“一站式服務”：將裸露的晶圓裝載到工具中，然后將經過完全處理的納米結構晶圓退回。

. 市場上最先進的納米壓印功能，

. 具有較低的力和保形壓印，

. 快速的高功率曝光和平滑的壓模分離。

. 支持各種設備和應用程序的生產，全自動UV-NIL壓印和微力剝離

. 完全模塊化的平臺，具有多達八個可交換過程模塊（壓印和預處理）

. 200毫米/ 300毫米橋接工具能力

. 全區域覆蓋

. 批量生產最小40 nm或更小的結構

. 支持各種結構尺寸和形狀，包括3D

. 適用于高形貌（粗糙）表面

. 分辨率取決于過程和模板

. 優化工藝鏈

. 具有軟工作模板制造能力，這是大批量生產的基石，不需要額外的壓印模板制造設備

. 該設備可以配置微型環境，以確保最低的缺陷率和最高質量的原版復制。

2、技術參數

. 最多300毫米的基材

. 晶圓直徑（基板尺寸）100至200毫米（7200壓印模塊）/ 200至300毫米（7300壓印模塊）

. 解析度≤40 nm（分辨率取決于模板和工藝）

. 支持流程：SmartNIL®

. 最大產量高達40wafe/小時

. 對準：≤±3微米

. 自動分離：支持

. 前處理：提供所有預處理模塊

. 迷你環境和氣候控制：可選

. 工作印章制作：支持的

• 模板尺寸：最大330*330mm
• 最大壓印面積：最大300*300mm
• 印章制備：支持工作模具制備，支持自動楔形脫模
• 曝光：曝光光源：高功率LED（i線）窄帶曝光；波長：300-500nm, 光強：~ 400 mW/cm2，光強均勻性：20%（6寸）
• 對準模塊：機械對位精度±200um，光學對位精度±3um
• 壓印微結構尺寸范圍：40nm-2um；
• 壓印結構分辨率：≤40納米
• 壓印殘留層厚度：≤20納米
• 滾壓印速度：2mm/s-16mm/s, 可以調節
• 圖形保型度：≥90%
• 支持傾斜光柵壓印，傾斜度45-90°
• 最多可配置8個模塊：清洗模塊，抗蝕劑涂層模塊，烘烤預處理模塊，EVG的專有SmartNIL大面積納米壓?。∟IL）
• 上下料機械手
• 內部各模塊間傳遞系統
• 上料系統：4料盒自動上料
• SECS/GEM II: 可選。

公司簡介：

EVG公司成立于1980年，公司總部和制造廠位于奧地利，在美國、日本和臺灣設有分公司，并在其他各地設有銷售代理及售后服務部，產品和服務遍及世界各地。

EVG公司是一家致力于半導體制造設備的全球供應商，其豐富的產品系列包括：涂膠和噴膠/顯影機/熱板/冷板、掩模版光刻/鍵合對準系統、基片熱壓鍵合/低溫等離子鍵合系統、基片清洗機、基片檢測系統、SOI 基片鍵合系統、基片臨時鍵合/分離系統、納米壓印系統。

目前已有數千臺設備安裝在世界各地，被廣泛地應用于MEMS微機電系統/微流體器件，SOI基片制造，3D封裝，納米壓印，化合物半導體器件和功率器件等領域。

EVG是世界上為數不多的可以商業化納米壓印設備的著名公司，可為客戶提供完整的納米壓印方案，包括熱壓印、紫外壓印、微接觸印刷。EVG公司以其專利的極其優異的對準技術和世界領先的熱壓技術為納米壓印的成功實施打下了堅實的基礎。
