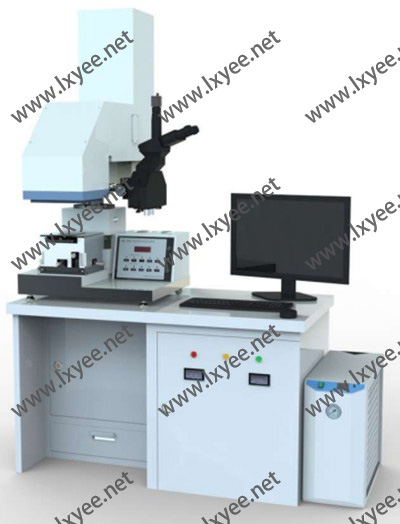

URE-2000A 型紫外單面光刻機
1．技術參數
。曝光面積：150mmX150mm
。曝光波長：365nm
。分辨力：0.8-1μm（膠厚 2 μm 的正膠）
。對準精度：±0. 6μm
。掩模樣片整體運動范圍：X：15mm;Y:15mm
。掩模尺寸：3 英寸、4 英寸、5 英寸、7 英寸
。樣片尺寸：直徑Ф15mm-- Ф150mm（各種不規則片），厚度 0.1mm--5mm(可拓展至 15mm)
。曝光方式：定時（倒計時方式），0.1s-9999s
。具備真空接觸曝光、硬接觸曝光、壓力接觸曝光，以及接近式曝光四種功能
。照明不均勻性： 2.5%（Ф100mm 范圍）5%（Ф150mm 范圍）
。雙目雙視場對準顯微鏡：既可通過目鏡目視對準，也可通過 CCD+顯示器對準，光學合像，光學最大倍數 400 倍，光學+電子放大 800 倍
物鏡三對：4 倍、10 倍、20 倍
目鏡三對：10 倍、16 倍、20 倍12
。調平接觸壓力通過傳感器保證重復
。數字設定對準間隙和曝光間隙
。具備壓印模塊接口，也具備接近模塊接口
。掩模相對于樣片運動行程：
X: ±5mm; Y: ±5mm; Thelta: ±6 度
。最大膠厚：500μm(SU8 膠)
。光源平行性：1.2°
。曝光能量密度：>18mW/cm2
。冷卻方式：循環水+風冷
。曝光面溫度：<30°C
。汞燈功率：1000W（直流，進口
2．外形尺寸：1400mm（長）x1200mm(寬)x1950mm（高）
3．配置
（1）曝光頭
。冷光橢球鏡
。1000W 進口直流高壓汞燈(德國歐司朗,長壽命型)
。XYZ 汞燈調節臺
。冷卻風扇
。光學系統：固定光欄、可變光欄、快門、準直鏡鏡 1、準直鏡鏡 2、蠅眼透鏡組（109 個透鏡）、i 線濾光片、場鏡1、場鏡 2、冷光反射鏡 1、反射鏡 2
。循環水冷系統
（2）對準工件臺
。掩模樣片整體運動臺
。掩模樣片相對運動臺
。轉動臺
。樣片調平機構,自動完成
。樣片調焦機構，自動調
。承片臺 4 個（2 英寸、3 英寸、4 英寸、6 英寸）
。掩模夾 4 個（3 英寸、4 英寸、5 英寸、7 英寸）
?；槔缴舷缕瑱C(jī)構
（3）對準顯微鏡
。光源（配備品 2 只）、電源
。雙目雙視場對準顯微鏡主體13
。目鏡 3 對（10 倍、16 倍、20 倍，共 6 個）
。物鏡 3 對（4 倍、10 倍、20 倍，共 6 個）
（4）CCD 對準系統(選配)
。光源（配備品 3 只）、電源
。成像光學系統（兩套）
。數據采集卡
。三維工件臺（兩套）
。CCD（2 只）
（5）電控系統
。汞燈觸發電源(1000W 直流汞燈)
。單片機控制系統
?？刂乒褡?/span>
。計算機系統及液晶顯示器
（6）氣動系統
。氣缸、電磁閥、減壓閥、氣動開關等
。電磁閥驅動
。氣動儀表
（7）其他附件
。真空泵一臺（無油泵）
?？諌簷C(jī)一臺（靜音泵）
。管道
