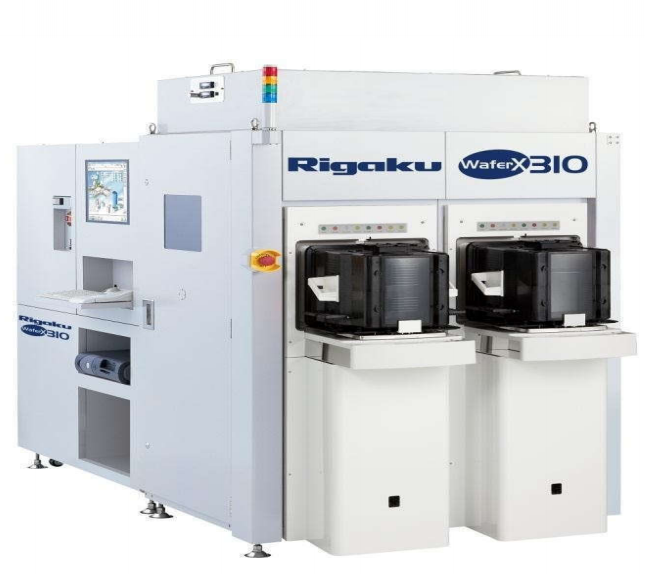

5  主機臺（Main Body）

6  樣品傳送系統 (EFEM Module)

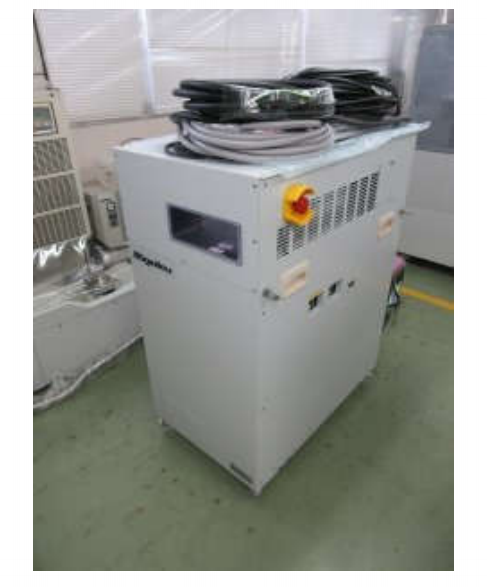

1-3 X射線發生器整合熱交換器

（X-ray Generator with Heat exchanger)

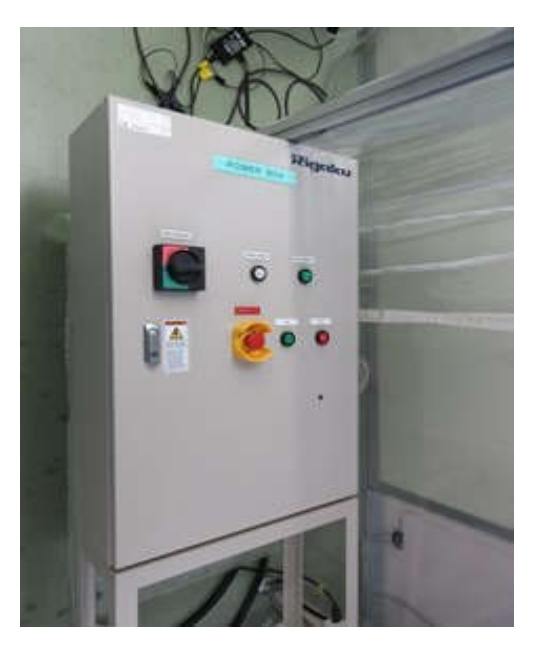

1-4 電源控制箱(Power box)

2.機臺的主要功能:

通過X射線以大角度照射在鍍膜的硅片樣品上,產生鍍膜樣品的相應特征X射線的方法，進而分析測量硅片樣品的鍍膜厚度。

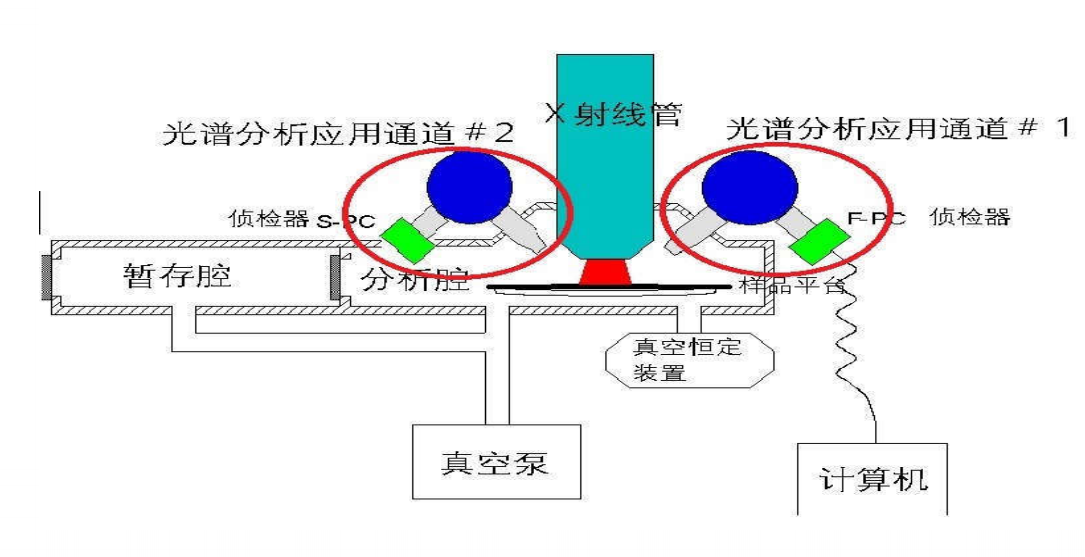

3. 機臺的工作原理:

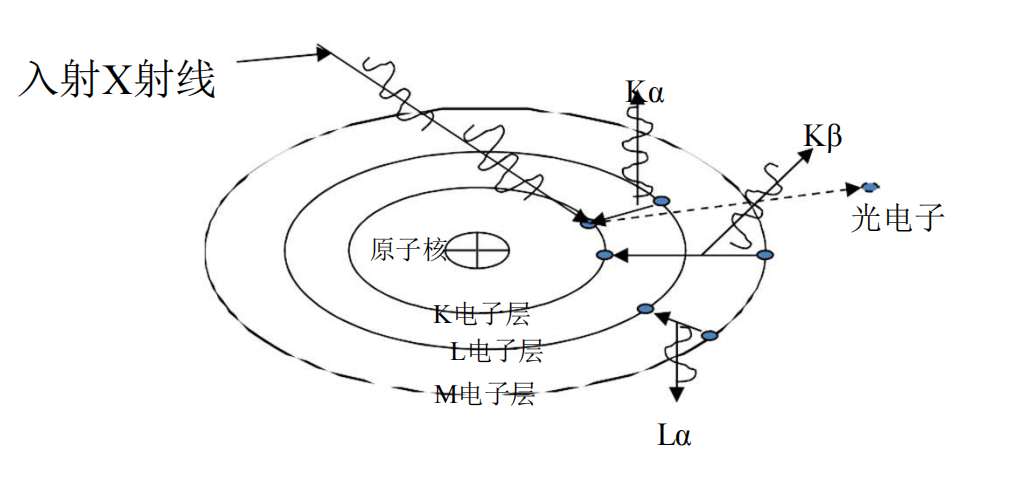

由設備內部的X射線管在外加高壓與電流的情況下產生X射線，并將X射線入射在所需測量的鍍膜硅片上時并激發出鍍膜所含元素原子內層軌道上的電子，其空出的位置很快被外層躍進的電子填滿，在電子躍進的過程中，由于能級差會釋放出X射線。這種X射線與電子軌道能級有關，波長與元素原子種類有關，我們稱之為特征X射線。通過機臺內部的接受器將特征X射線轉換成電信號，并統計其單位時間內所接受的個數，從而分析硅片樣品的鍍膜厚度。

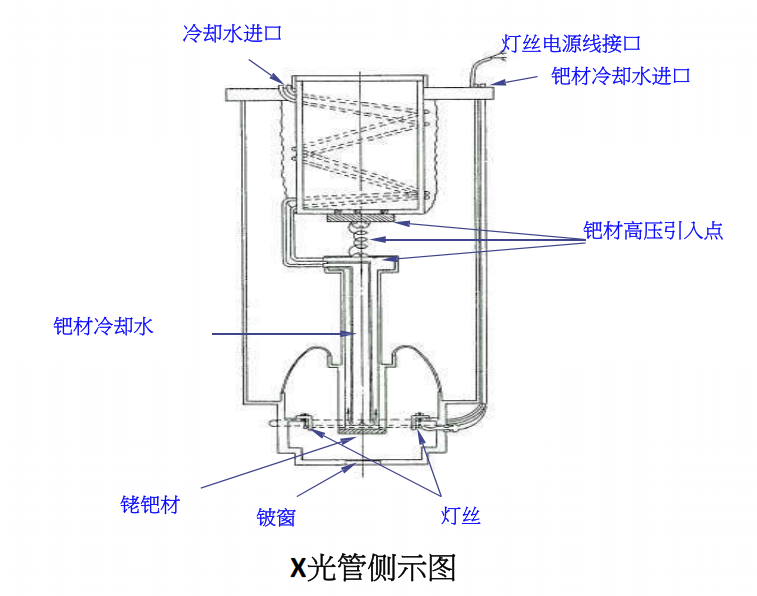

4. X光管的工作原理

X光管前方為一高真空腔，高壓由上方的高壓線供應+40KV到前方的銠材質的鈀材(Rh Target)上，并在前方一對燈絲上供應AC12V電壓。此時燈絲會游離出帶負電的熱電子并受鈀材上的正高壓吸引而撞擊鈀材并激發出鈀材物質所帶有的特征X射線，最后經由前方鈹窗射出。
