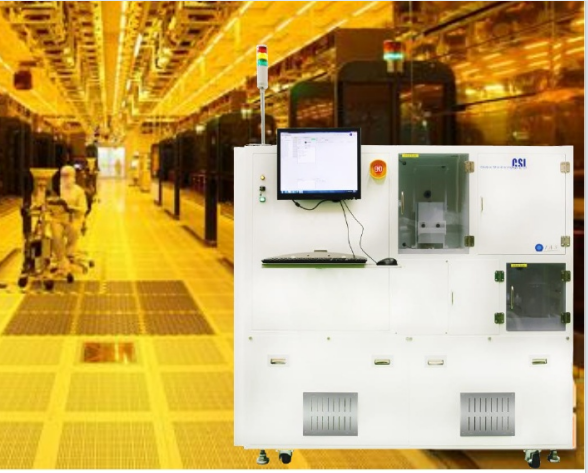

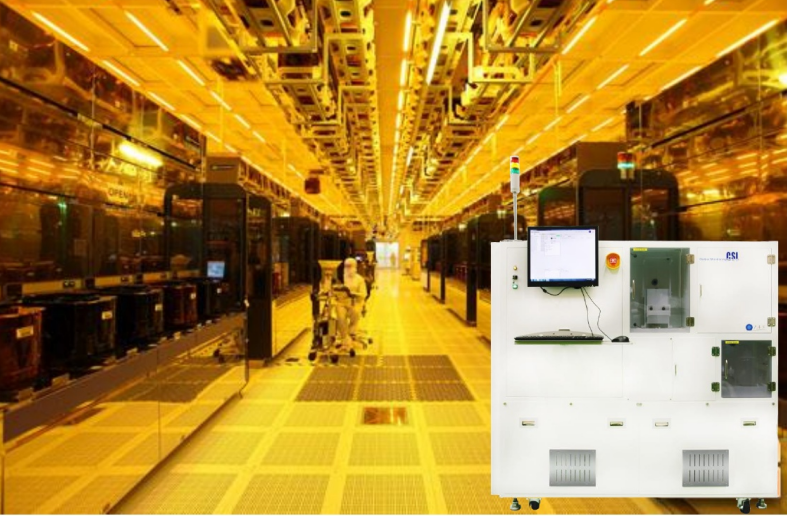

CSI 連續化學品檢測系統
化學敏感儀器監測半導體晶圓廠使用的化學物質
連續化學采樣檢測（CSI）是一個用于監測半導體行業所使用的化學品中微量金屬雜質的系統。
半導體器件制造工藝重復了數百次沉積、蝕刻、擴散、植入、光刻和清洗步驟。許多不同類型的化學物質被用于不同的目的，化學物質中的金屬雜質會導致器件故障。
由于單片晶圓加工越來越普及，清洗和蝕刻過程中的交叉污染風險越來越小。相反，散裝化學品的污染會造成巨大的生產損失。散裝化學品的污染可能發生在將化學品從卡車或罐轉移到儲罐的過程中，或者在更換過濾器之后。
為避免化學品中的任何污染風險，化學源檢測公司（CSI）已使用一臺電感耦合等離子體質譜儀（ICP-MS）對不同儲罐中的金屬雜質進行 24/7 的連續監測。當有卡車到來時，會立即對卡車上的樣本進行分析，緊接著對當前樣本進行分析。
有兩種類型的樣品運輸方式：液相（LT）和氣溶膠相（AT）。LT 型號專為監測儲罐、罐體和卡車而設計，能夠測定幾乎所有化學品的亞ppm 級別的金屬雜質。樣品傳輸管應直接與 CSI 連接。AT 型號專為監測事故而設計，能夠測定某些化學品的單ppm 級別的金屬雜質。
.png)

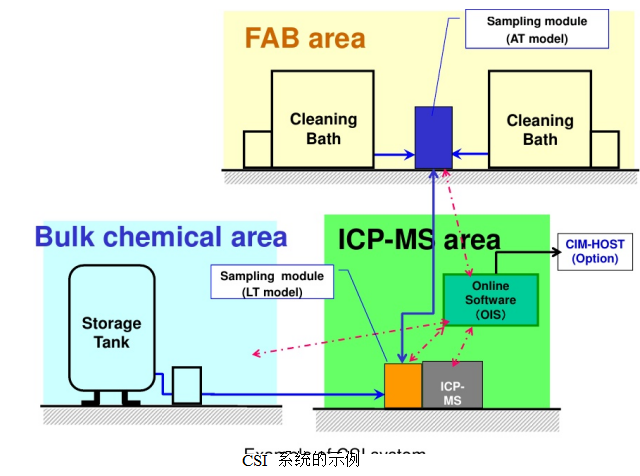

◆FAB 區域 - 化學溶液通過使用一根狹窄的聚四氟乙烯（PFA）管（最多 6 根）從清洗浴的循環線輸送到采樣模塊（AT 型），并通過特殊霧化器和氬氣產生所選化學溶液的氣溶膠。氣溶膠通過氬氣穿過 PFA 管，并被傳輸至電感耦合等離子體質譜儀（ICP-MS）。采樣模塊與 ICP-MS 之間的最大距離約為 100 米。
◆散裝化學品區域 - 散裝化學品從儲罐、罐體或卡車的出口取出，送至采樣模塊（LT 型），并通過電感耦合等離子體質譜法進行分析。如果需要稀釋化學品，則以一定比例用去離子水進行稀釋。儲罐或卡車與電感耦合等離子體質譜儀之間的距離沒有限制。通常，為儲罐化學品安裝回收管線，為卡車化學品安裝吹掃管線。
◆ICP-MS 區域 - 其中一種化學物質被收集在封閉容器中，ICP-MS 的霧化器從該容器中自吸樣品溶液，并通過 ICP-MS 進行分析。該分析通過標準加入法進行，并且 ASAS（自動標準加入系統）將標準溶液添加到自吸樣品溶液管線中。由于 ASAS 在樣品和標準加入管線中沒有閥，因此可以進行亞ppm 級別的分析，且不存在記憶效應。
不同的化學品有單獨的排水管道。
目前分析的典型化學物質有氫氟酸（HF）、H2O2、氯化氫（HCl）、氫化三甲基胺（TMAH）、NH4OH、H2SO4、異丙醇（IPA）和稀釋劑。這些化學物質僅通過一臺電感耦合等離子體質譜儀（ICP-MS）依次進行分析，持續 24 - 7 小時。針對每種化學物質，調諧條件可自動切換。
.png)

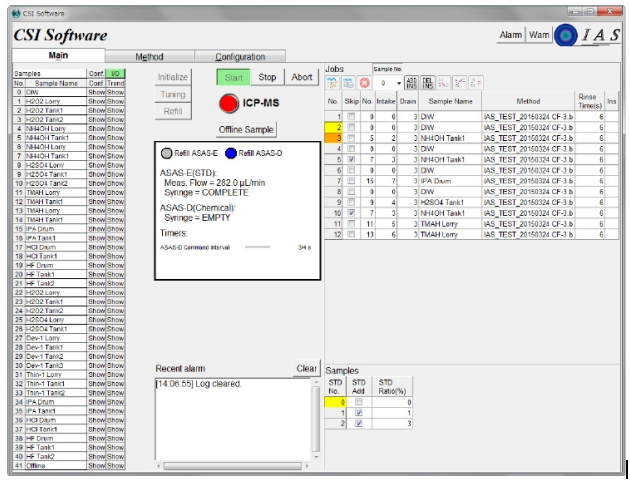

◆在線化學源接口軟件（OIS） - OIS 是一款智能軟件，用于控制每個采樣模塊、進樣模塊和電離質譜儀（ICP-MS）。ICP-MS 被用作檢測器，包括校準曲線在內的所有信息均由 OIS 管理。OIS 具有以下功能
通過標準加入法進行自動校準和重新校準。
- 檢查校準曲線的相關系數、最小靈敏度、標準偏差（SD）和相對標準偏差（RSD），以及如果結果超出限值時的自動重新分析功能。
定期檢查質量控制標準（QC）。
通過內部標準對每個采樣模塊進行靈敏度補償。
- 兩個濃度上限，以及警報和輸出信號的產生。
在當前樣本之后插入卡車樣本。
- 針對每種化學物質更改電感耦合等離子體質譜法（取決于電感耦合等離子體質譜儀型號）。

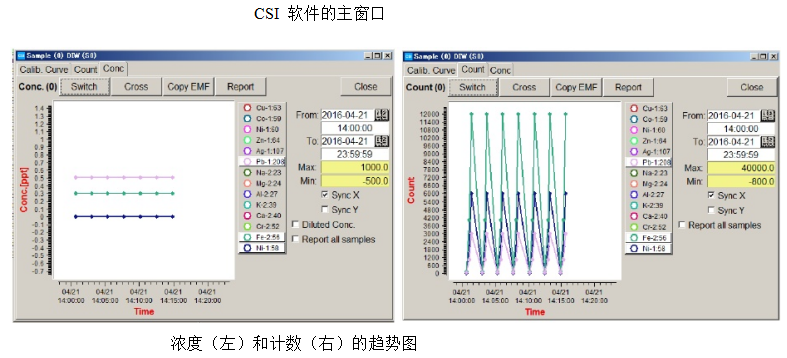

每個樣本的濃度和計數的趨勢圖。
- 與閥歧管箱（VMB）進行通信。
- 通過 SECS 協議與晶圓廠的 CIM-HOST 進行通信。（可選）
.png)
.png)

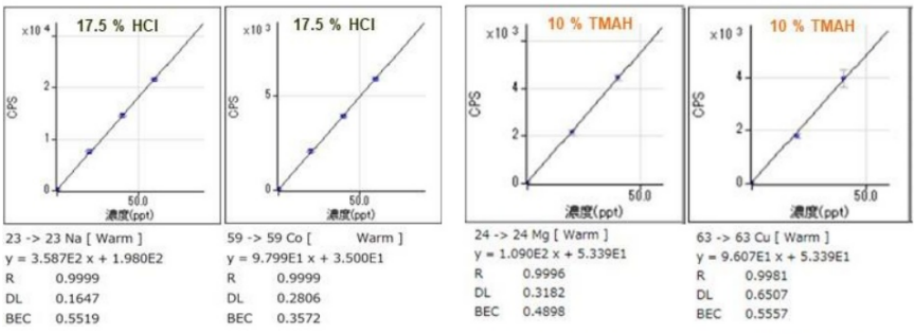

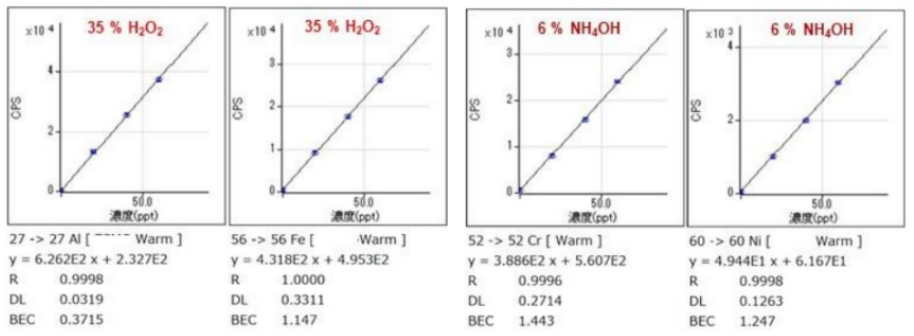

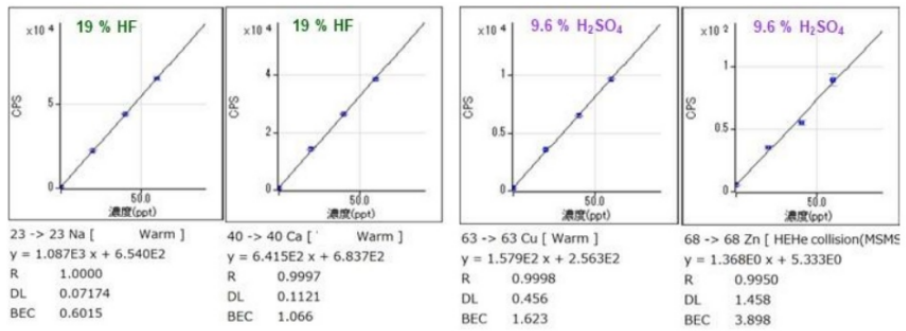

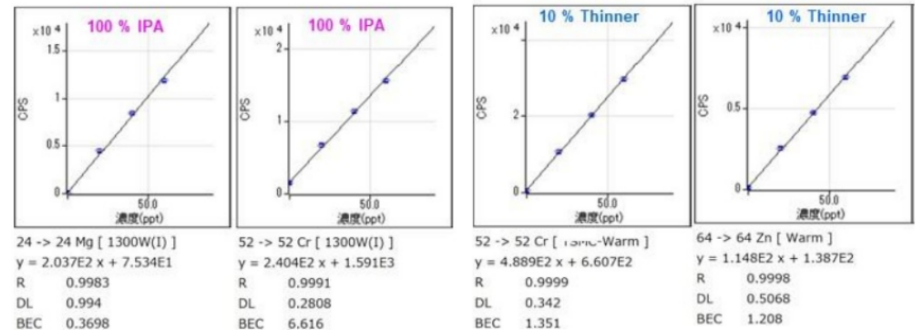

以下是通過 LT 模型分析的各種化學品的標準添加校準曲線。所有化學品均依次進行分析。
.png)
.png)
.png)
.png)

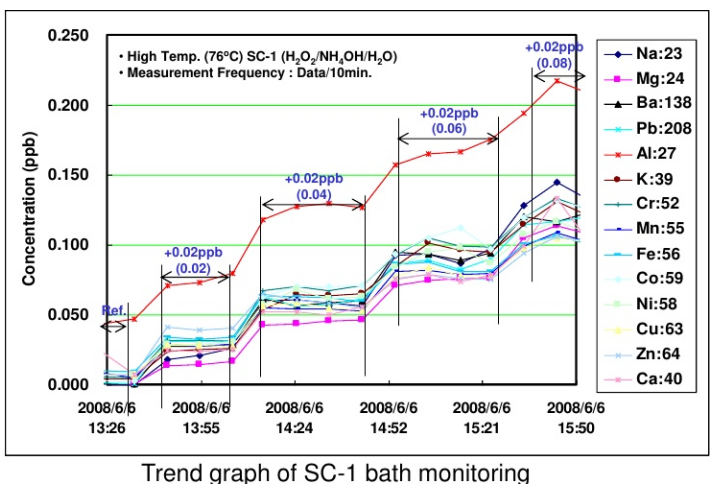

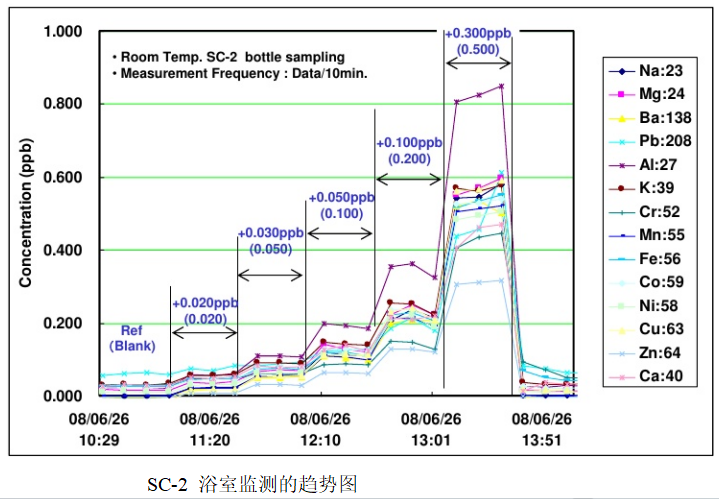

以下是通過 AT 模型（100 微米聚四氟乙烯管）獲得的 SC-1 和 SC-2 化學浴的趨勢圖。在每個化學浴中添加了混合標準溶液。添加標準元素后，檢測到添加的標準元素大約需要兩分鐘。
.png)
.png)
